商品の詳細:
|
| 技術: | 薄膜 | 電力定格の範囲: | 1/8Wへの5W |
|---|---|---|---|
| 抵抗の価値範囲: | 0Ωへの22MΩ | 許容: | ±2%、±5% |
| 印: | カラー コード | ||
| ハイライト: | 1/8Wはフィルム抵抗器を修理した,無鉛固定フィルム抵抗器,軸カーボン フィルム抵抗器 |
||
軸CFカーボン フィルム抵抗器、1/8Wからの5Wの無鉛無誘導性の厚いフィルム抵抗器への電力定格
構造:
1.ZENITHSUNカーボン フィルム抵抗器は円柱、高い純度で（真空沈殿）放出させる薄いカーボン層、陶磁器の中心である。 沈殿させたカーボン フィルムは低温の長期の間それの保存によって人工的に老化する。これは抵抗器のためのよりよい正確さで起因する。
2.Onは関係の鉛とカーボン フィルムの両端金属カバー押される。
3.Theは薄い金属の層の螺線形の定形スロットの切断によって抵抗を達成される望んだ。
4.ZENITHSUN CFの抵抗器はそれぞれ焼ける複数のコーティングの層で覆われる。 コーティングは湿気および機械圧力から保護する。
5.The抵抗器の価値はカラー コード バンドによって示される。
特徴:
1. 信頼性。
2.低いキャパシタンス
3.低いインダクタンス、よい高周波性能。
4.低雑音。
適用:
ZENITHSUNカーボン フィルム抵抗器のための典型的な使用は高圧および高温適用にある。作動の電圧は350 °Cのわずかな温度の15までのkVカーボン フィルム抵抗器のために実行可能である。例の使用は高圧電源、レーダー、X線およびレーザーを含んでいる。
指定:
| テスト項目 | テスト条件 | 性能 |
| 温度係数 | 正常な温度で抵抗の価値をテストすれば正常な温度は℃の抵抗の価値変更率ごとに計算された100℃を加えた。 | -1000ppm/℃への+350ppm/℃ |
| Temp.Range | / | -55℃~155℃ |
| 短い時間の積み過ぎ | 5secondsのための2.5×rated電圧かMax.overloadの電圧（より低いの得なさい） | △R≤± （1%R0+0.05Ω） |
| 脈拍の積み過ぎ | 5secondsのための4×rated電圧またはMax.pulseの積み過ぎの電圧（より低いの得なさい） | △R≤± （1%R0+0.05Ω） |
| はんだ付けする熱への抵抗 | 2-3secondsのための350±10℃錫のストーブへのImmerge | △R≤± （0.5%R0+0.05Ω） |
| Solderability | 2-3secondsのための245±5℃錫のストーブへのImmerge | はんだ付けする区域は95%ある |
| 湿気の負荷生命 | 40±2℃および90%-95%相対湿度で1000hours （1.5時間および30分）のための評価される電圧かMax.workingの電圧に（より低いの得なさい）積み過ぎなさい。 | △R≤± （2%R0+0.1Ω） |
| 熱の負荷生命 | 70±2℃で1000hours （1.5時間および30分）のための評価される電圧かMax.workingの電圧に（より低いの得なさい）積み過ぎなさい。 | △R≤± （2%R0+0.05Ω） |
| 絶縁材の電圧 | DC 1/4W 1/2W:250V 1W 2WS:350V 2W 3WS 3W:500V | 故障無し、フラッシュオーバ無し |
| 温度周期 | 10-15分の+25℃の30分の間+155%の10-15分の30min、そしてat+25℃のための-55℃、そして、そして、総5つの周期。 | △R≤± （5%R0+0.05Ω） |

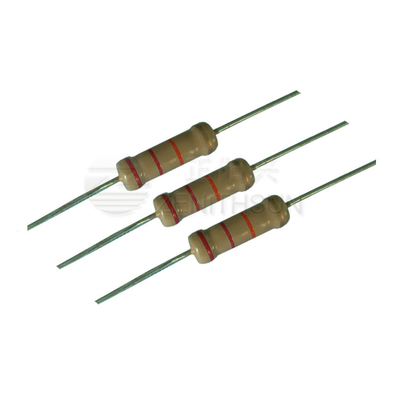

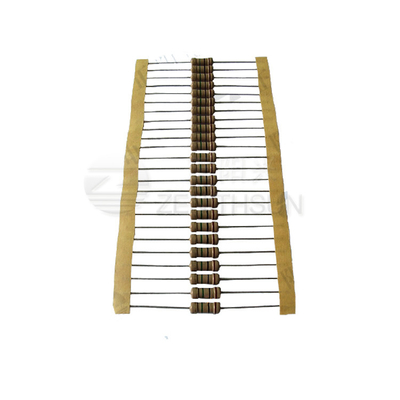

イメージ:
