商品の詳細:
|
| 技術: | 薄膜 | 電力定格の範囲: | 1/8Wへの3W |
|---|---|---|---|
| 抵抗の価値範囲: | 0.1Ωへの22MΩ | 許容: | ±0.1%、±0.25%、±0.5%、±1%、±2%、±5% |
| 印: | 色リング | ||
| ハイライト: | 高精度の固定フィルム抵抗器,3Wはフィルム抵抗器を修理した,MFのメタル・フィルム抵抗器 |
||
MFのメタル・フィルム抵抗器、高精度の抵抗器、1/8Wへの3W
構造:
1.ZENITHSUNメタル・フィルム抵抗器は円柱、高い純度で（真空沈殿）放出させる薄い金属の層、陶磁器の中心である。 溶着金属は低温の長期の間それの保存によって人工的に老化する。これは抵抗器のためのよりよい正確さで起因する。抵抗材料は頻繁にニッケルのクロム（NiCr）であるが、特別な適用のために他の合金はプラチナが付いている錫のような、およびアンチモン、金、およびタンタルの窒化物使用される。
2.Onは関係の鉛とZENITHSUNメタル・フィルムaの金属カバーの両端押される。
3.Theは薄い金属の層の螺線形の定形スロットの切断によって抵抗を達成される望んだ。
4.ZENITHSUN MFの抵抗器はそれぞれ焼ける複数のコーティングの層で覆われる。 コーティングは湿気および機械圧力から保護する。
5.The抵抗器の価値はカラー コード バンドによって示される。
特徴:
1.Reliability.
2.Low TCR: ±50ppm/℃への100ppm/℃
3.High精密: ±0.1%、±0.25%、±0.5%、±1%、±2%、±5%は利用できる。
4.低雑音。
5.High直線性
6.Low電圧係数
適用:
堅い許容、低温係数および低雑音の特性が重要の回路では、ZENITHSUNのメタル・フィルム抵抗器は頻繁に使用される。適用の例は活動的なフィルターまたはブリッジ・サーキットである。
指定:
| テスト項目 | テスト条件 | 性能 |
| 温度係数 | 正常な温度で抵抗の価値をテストすれば正常な温度は℃の抵抗の価値変更率ごとに計算された100℃を加えた。 | ±50ppm/℃への100ppm/℃ |
| Temp.Range | / | -55℃~200℃ |
| 短い時間の積み過ぎ | 5secondsのための2.5×rated電圧かMax.overloadの電圧（より低いの得なさい） | △R≤± （0.5%R0+0.05Ω） |
| 脈拍の積み過ぎ | 5secondsのための4×rated電圧またはMax.pulseの積み過ぎの電圧（より低いの得なさい） | △R≤± （1%R0+0.05Ω） |
| はんだ付けする熱への抵抗 | 2-3secondsのための350±10℃錫のストーブへのImmerge | △R≤± （0.5%R0+0.05Ω） |
| Solderability | 2-3secondsのための245±5℃錫のストーブへのImmerge | はんだ付けする区域は95%ある |
| 湿気の負荷生命 | 40±2℃および90%-95%相対湿度で1000hours （1.5時間および30分）のための評価される電圧かMax.workingの電圧に（より低いの得なさい）積み過ぎなさい。 | △R≤± （2%R0+0.1Ω） |
| 熱の負荷生命 | 70±2℃で1000hours （1.5時間および30分）のための評価される電圧かMax.workingの電圧に（より低いの得なさい）積み過ぎなさい。 | △R≤± （2%R0+0.05Ω） |
| 絶縁材の電圧 | DC 1/4W 1/2W:250V 1W 2WS:350V 2W 3WS 3W:500V | 故障無し、フラッシュオーバ無し |
| 温度周期 | 10-15分の+25℃の30分の間+155%の10-15分の30min、そしてat+25℃のための-55℃、そして、そして、総5つの周期。 | △R≤± （5%R0+0.05Ω） |

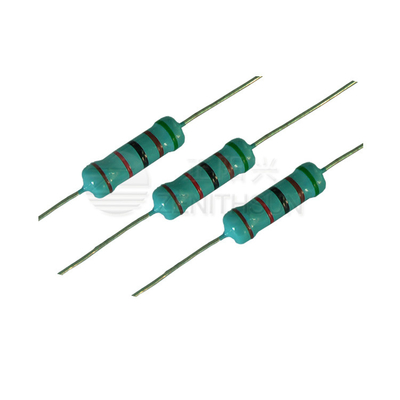

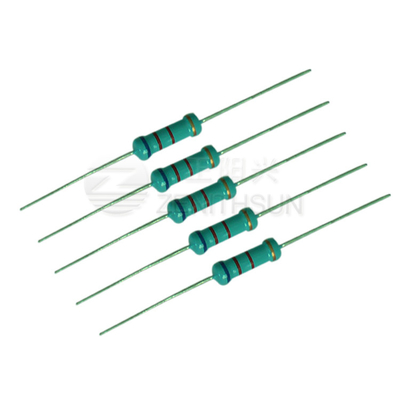

イメージ:
