商品の詳細:
|
| 評価される力: | 300W-3000W | 抵抗: | 0.1Ω - 500Ω |
|---|---|---|---|
| 許容: | ±5%、±10% | 色: | 緑か黒い |
| 取付金具: | 別の様式 | T.C.R: | 250PPM |
| ハイライト: | プレート ハイパワー レジスター、電圧調整 ハイパワー レジスター、電流調整 パワー レジスター 1000w,Voltage Regulation High Power Resistor,Current Regulation power resistor 1000w |
||
1000W板状ハイパワー巻線抵抗器、電圧および電流調整
構造:
1.ZBシリーズ板状巻線抵抗器は、表面電気めっき処理を施した鉄板、表面陽極酸化処理を施したアルミニウム板、または雲母板にニッケルクロム、コンスタンタンまたはニューコンスタンタン合金線およびその他の高品質の合金線を巻いたものです。巻線をベースプレートから分離するためにセラミックデバイスが使用されているため、巻線ワイヤはベースプレート上を均等かつ規則的に駆動でき、固定、絶縁、放熱に優れた役割を果たします。
2.アルミニウム板または鉄板マトリックスには定型がなく、顧客の要件に応じて作成でき、業界の限界を打ち破ります。
3.マルチ抵抗/マルチ端子を備えたシングルユニットも利用可能;
4.リクエストに応じて無誘導＆可変タイプ。
5.動作電圧と公称抵抗値は、オームの法則に関連しています。
特徴:
1.安定した抵抗、小さな変化率、高電力、強力な過負荷容量を備えた板状の巻線抵抗器。抵抗器の寄生インダクタンスだけでなく、熱放散も改善します。
2.お客様のご要望に応じて柔軟に変更し、2つ以上の抵抗値を持つ単一の抵抗器または直列および並列の複数の抵抗器を作成することもできます。
3.精密抵抗公差要件をサポートします。
仕様
| 性能特性 | ||
| テスト | 試験条件 | テスト結果 |
| 抵抗許容値 | テスト電圧≤3V、周囲温度25℃ | B---D---F---G---J--K |
| 温度係数 | R0:室温(T0)抵抗値 R1:室温 T0+100℃(T1)抵抗値 |
±100～±250PPM/℃ |
| 定格荷重 | 40℃、定格電圧、1時間 | △R≤±(3％+0.1Ω) |
| 短時間過負荷 | 10秒間定格電力の5倍 | △R≤±(0.2％+0.1Ω) |
| 耐電圧 | 定格電源電圧+1kv AC 60s(接地あり)の2倍、漏れ電流2.5mA; 定格電源電圧+2kv AC 60s(接地あり)の2倍、漏れ電流2.5mA; |
△R≤±(0.1％+0.05Ω) |
| 絶縁抵抗 | DC500V | ≥10GΩ1分 |
| 端子引張強度 | 40N | オフなし |
| 耐振動性 | 1.5mm、10-55-10Hz、各2時間 | ノーダメージ、ノーオフ |
| 負荷寿命 | 定格電圧で、90 分「オン」、30 分「オフ」、合計 500 時間 | △R≤±(3％+0.1Ω) |
| 低温耐性試験 | -65 で保存℃±3℃下期 | △R≦±(1%+0.1Ω) |
| 高温耐性試験 | 70で保存℃±2℃16時間、定格電圧DC回路を1秒間接続 | △R≦±(1%+0.1Ω) |
| 不燃性 | 定格電力の 10 倍、5 秒間の電源投入 | 燃焼なし |
アプリケーション:
低周波AC回路の電圧と電流を調整するために広く使用されています。直列の抵抗要素は、モーター、始動、ブレーキ、および速度の制御に使用されます。

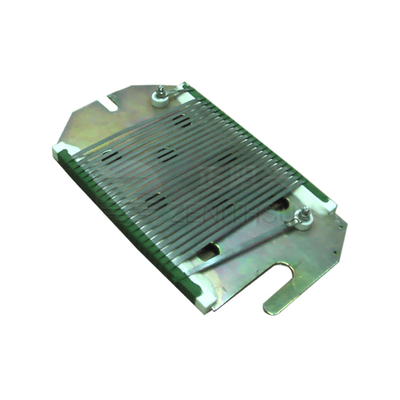

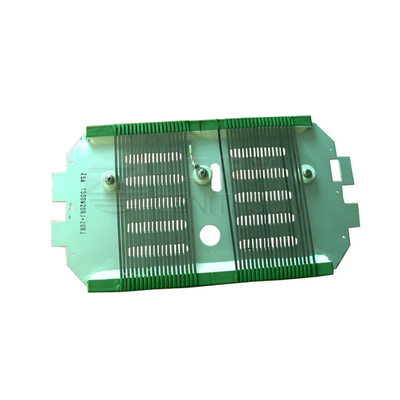

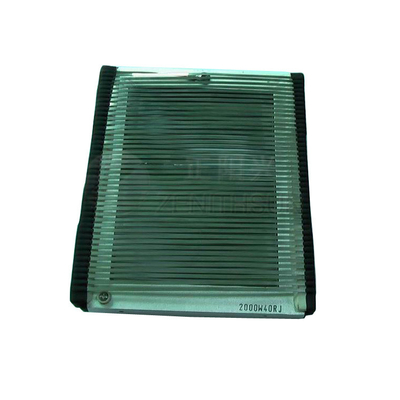

製品イメージ
