商品の詳細:
|
| 技術: | フィルム | 評価される力: | 120w |
|---|---|---|---|
| Nonimalの抵抗の価値: | 4.7Ω-500MΩ | 許容: | ±1%、±5%、±10% |
| 色: | 黒い | 導く出口の端: | 高温ワイヤー |
| ハイライト: | 120W厚いフィルム抵抗器,30K厚いフィルム抵抗器,30K厚いフィルム力の抵抗器 |
||

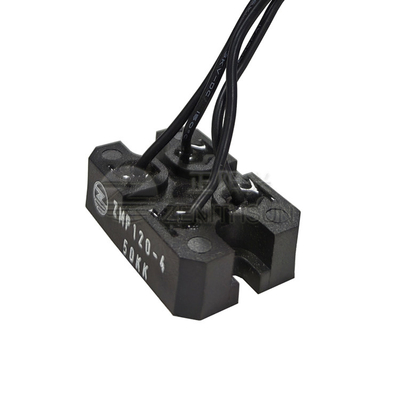

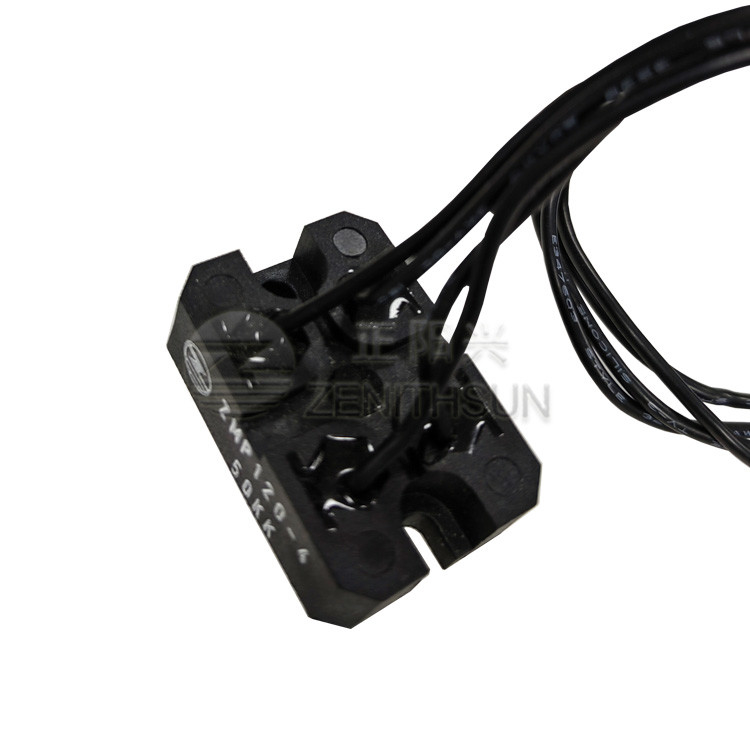

無誘導性の設計の120W 30Kの超高い発電の厚いフィルム抵抗器、
脱熱器に取付けのため、厚いフィルムの技術
構造
1.Screen印刷、抵抗器のフィルムは温度で焼結したミクロンの10の厚さの層を印刷した。マトリックスはよい熱伝導性および高い機械強さと、陶磁器96%の酸化アルミニウムである。安定した電気特性が付いている貴金属のルテニウムのスラリーが付いている抵抗器のフィルム。
2.Technologicalプロセス:中型の活字媒体の焼結、そして抵抗の調節、溶接、カプセル封入および他のプロセスを焼結させる電極の印刷の電極の焼結の抵抗器の印刷の抵抗器。
特徴
熱放散を高める脱熱器に取付けのための1.Recommendations。裏蓋はシステム脱熱器に付し、抵抗器は裏蓋と脱熱器の間で熱交換によって熱を散らす。ここの周囲温度は裏蓋の中心の温度と一般に言われる抵抗器の裏蓋の温度を示す。
2.Power範囲:30W-800W.
3.Non誘導の、抵抗の高さの電圧、小型、高い発電、長い生命、安定性が高い湿気抵抗。
4.ConnectionねじM5 （標準的なM5、M4要求あり次第）。
指定
| 性能Charactertics | ||
| テスト | テストの状態 | 試験結果 |
| 抵抗の許容 | テストの電圧≤3Vの周囲温度25℃ | B---D---F---G---J--K |
| 温度係数 | R0:室温（T0）の抵抗の価値 R1:室温T0+100℃ （T1）の抵抗の価値 |
±50~±500PPM/℃ |
| 短い時間の積み過ぎ | 5回は5秒のための力、最高の連続的な定常電圧を1.5倍以下評価した | △R≤± （0.3%+0.1Ω） |
| 絶縁抵抗 | 500V DC | ≥10GΩ1Min |
| 室温の耐久性 | 評価されるvotage、90minsは、30minsの中央裏蓋の温度の≤ 85の℃ （120W-800W）を停止する、 中央裏蓋の温度の≤ 25の℃ （30W-100W）、合計1000hours |
△R≤± （0.5%+0.1Ω） |
| 定常湿気 | 臨時雇用者。:40±2℃の湿気:90%-95%.56days | △R≤± （0.25%+0.1Ω） |
| ハイ・ロー温度の抵抗のテスト | 2Hのための-55℃~125℃の店、周期5times | △R≤± （1%+0.1Ω） |
| 働く周囲温度 | -55℃~150℃ | / |
適用
、電源、制御装置、コミュニケーション、自動制御、機関制御、パワー エレクトロニクス、医療機器、送電、コンデンサーの電圧同等化、コンデンサーの排出、力の負荷、自動車電子工学、誘導加熱、電源装置、電気伝達、無効電力補償、RCの吸収および排出および他のパワー エレクトロニクス工業可変的な速度ドライブで広く利用された。風力の生成、光起電発電および他の新しいエネルギー分野。
順序を作る方法:
ZMP120_Ohmic Value_Tolerance
例えば:ZMP120 5R 5%
